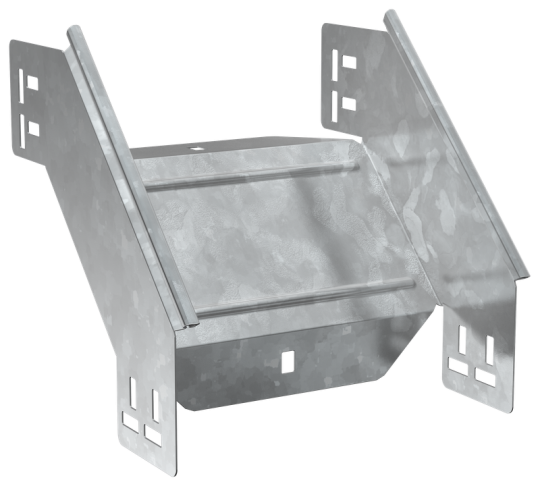

ESCA 5 Поворот верт. внеш. 90град 100х200-1,2 HDZ IEK ES5-PV-90-100-200-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Ширина: 200 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 301 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 200 мм
• Толщина металла: 1.2 мм
• Отклонение - угол : 90
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Вес: 0,94 кг
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 55 мкм
