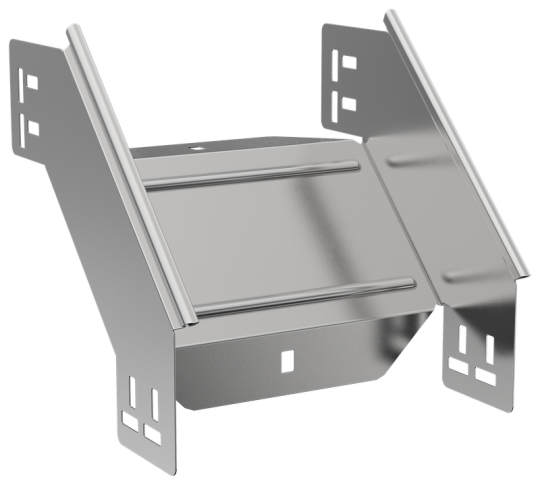

ESCA 5 Поворот верт. внеш. 90град 100х200-1,2 IEK ES5-PV-90-100-200-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Вес: 0,87 кг
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Вид или марка материала: Прочее
• Ширина ответвления: 200 мм
• Ширина: 200 мм
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Длина: 301 мм
