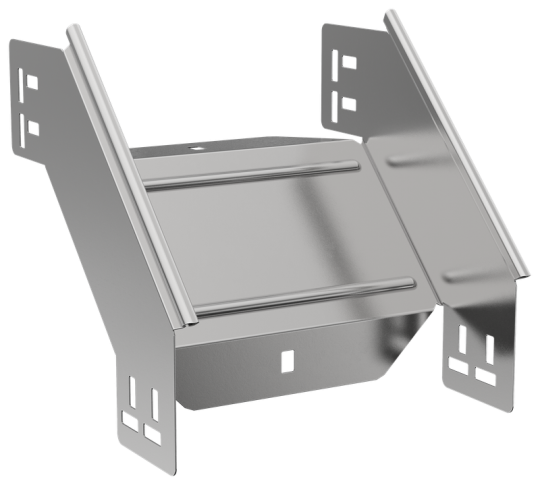

ESCA 5 Поворот верт. внеш. 90град 100х150-1,2 IEK ES5-PV-90-100-150-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Ширина ответвления: 150 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 100 мм
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Ширина: 150 мм
• Вес: 0,78 кг
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 301 мм
