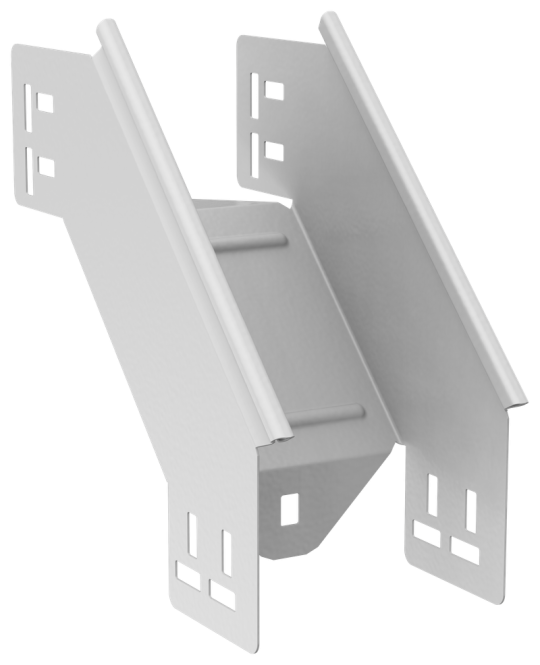

ESCA 5 Поворот верт. внеш. 90град 100х100-1,2 RAL 9016 IEK ES5-PV-90-100-100-12-RGA

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Порошковая окраска
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Вес: 0,7 кг
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Длина: 301 мм
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 9016
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Цвет: Чисто белый
• Ширина ответвления: 100 мм
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Ширина: 100 мм
• Толщина металла: 1.2 мм
