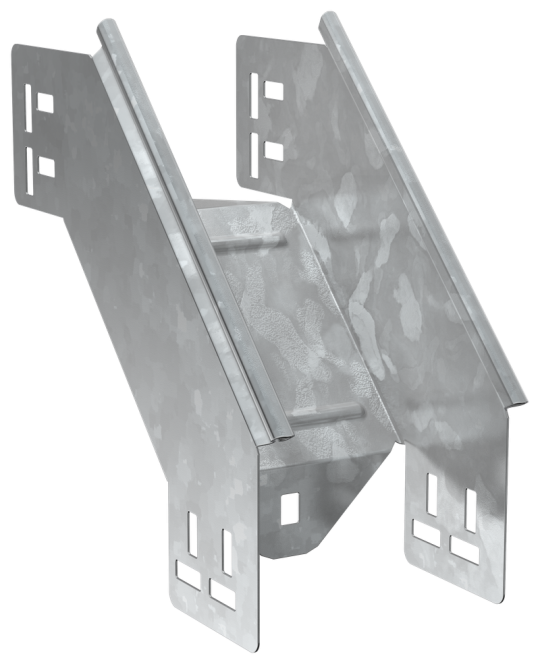

ESCA 5 Поворот верт. внеш. 90град 100х100-1,2 HDZ IEK ES5-PV-90-100-100-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 100 мм
• Вес: 0,75 кг
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Ширина ответвления: 100 мм
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 301 мм
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Ширина: 100 мм
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
