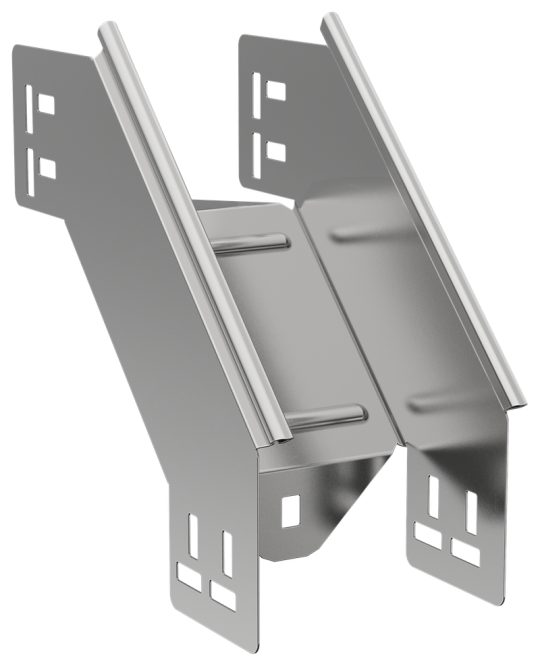

ESCA 5 Поворот верт. внеш. 90град 100х100-1,2 IEK ES5-PV-90-100-100-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Ширина: 100 мм
• Вес: 0,69 кг
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Ширина ответвления: 100 мм
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Длина: 301 мм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
