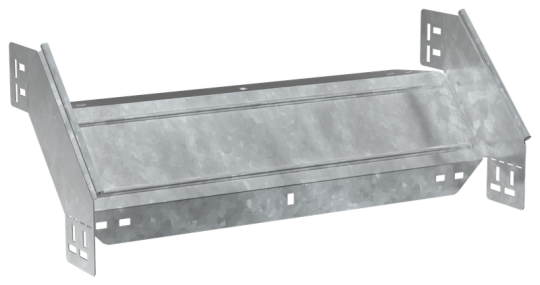

ESCA 5 Поворот верт. внеш. 90град 80х600-1,2 HDZ IEK ES5-PV-90-080-600-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 80 мм
• Ширина ответвления: 600 мм
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Вес: 1,6 кг
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Материал: Сталь
• Длина: 272 мм
• Ширина: 600 мм
• Толщина цинкового покрытия: 55 мкм
