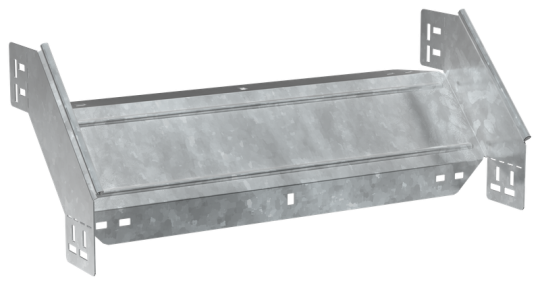

ESCA 5 Поворот верт. внеш. 90град 80х500-1,2 HDZ IEK ES5-PV-90-080-500-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Перфорированная боковая стенка : Нет
• Длина: 272 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 6
• Ширина: 500 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Вес: 1,4 кг
• Ширина ответвления: 500 мм
• Отклонение - угол : 90
