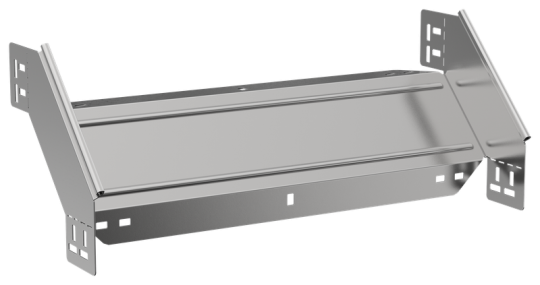

ESCA 5 Поворот верт. внеш. 90град 80х500-1,2 IEK ES5-PV-90-080-500-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 2
• Ширина: 500 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 500 мм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 90
• Вес: 1,29 кг
• Длина: 272 мм
