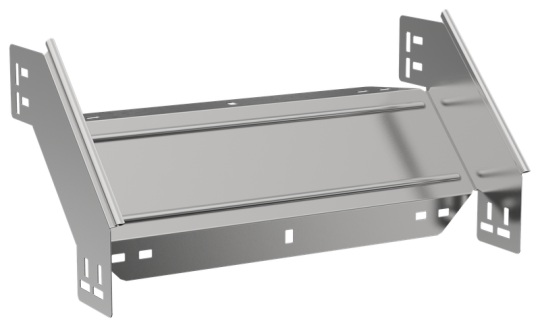

ESCA 5 Поворот верт. внеш. 90град 80х400-1,2 IEK ES5-PV-90-080-400-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Материал: Сталь
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Высота кабельного лотка : 80 мм
• Монтажная температура: -50...40 °C
• Длина: 272 мм
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Ширина: 400 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 400 мм
• Вес: 1,11 кг
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Толщина металла: 1.2 мм
