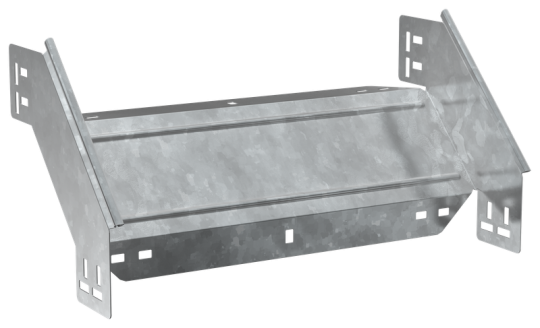

ESCA 5 Поворот верт. внеш. 90град 80х300-1,2 HDZ IEK ES5-PV-90-080-300-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина ответвления: 300 мм
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Длина: 272 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Вес: 1,01 кг
• Ширина: 300 мм
