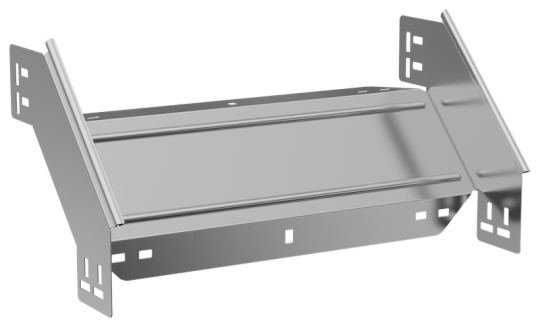

ESCA 5 Поворот верт. внеш. 90град 80х300-1,2 IEK ES5-PV-90-080-300-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 300 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Длина: 272 мм
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Ширина: 300 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Отклонение - угол : 90
• Вес: 0,93 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
