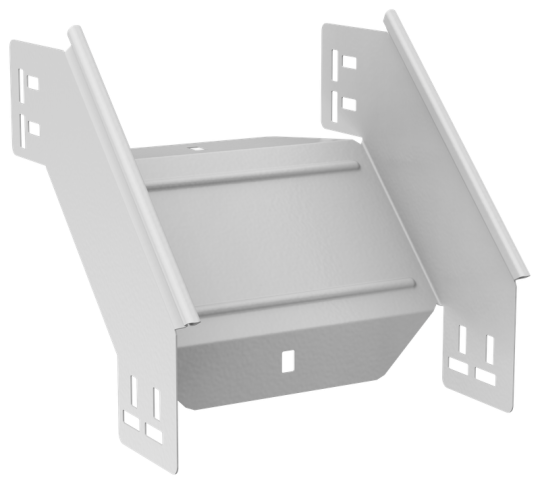

ESCA 5 Поворот верт. внеш. 90град 80х200-1,2 RAL 9016 IEK ES5-PV-90-080-200-12-RGA

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Порошковая окраска
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,76 кг
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Длина: 272 мм
• Класс стойкости к коррозии: 2
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 9016
• Цвет: Чисто белый
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
