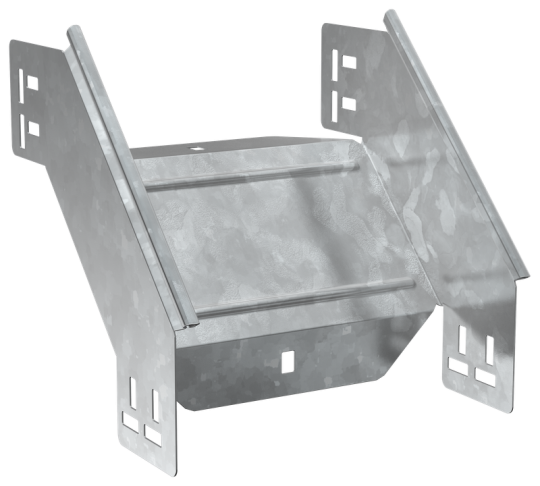

ESCA 5 Поворот верт. внеш. 90град 80х200-1,2 HDZ IEK ES5-PV-90-080-200-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Вес: 0,81 кг
• Длина: 272 мм
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Ширина: 200 мм
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 200 мм
• Отклонение - угол : 90
• Толщина металла: 1.2 мм
