Описание

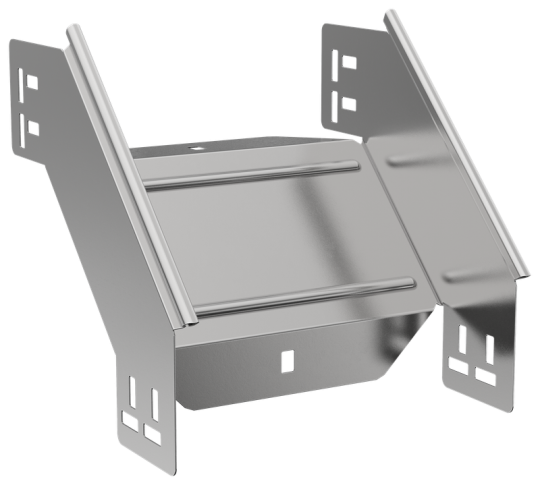

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Длина: 272 мм
• Отклонение - угол : 90
• Ширина ответвления: 200 мм
• Высота кабельного лотка : 80 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Вес: 0,75 кг
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
