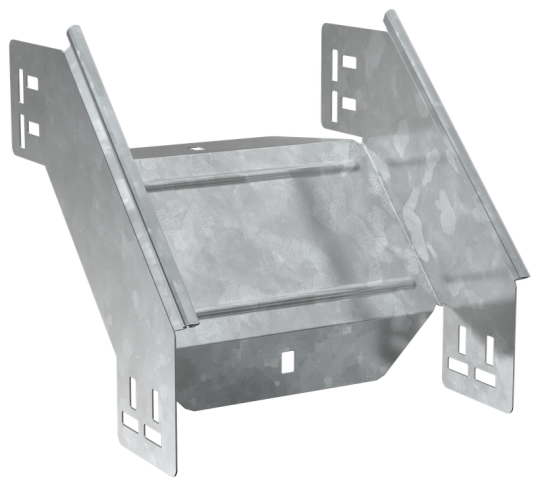

ESCA 5 Поворот верт. внеш. 90град 80х150-1,2 HDZ IEK ES5-PV-90-080-150-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Номер цвета RAL: 7047
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Ширина: 150 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вес: 0,71 кг
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 150 мм
• Длина: 272 мм
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
