Описание

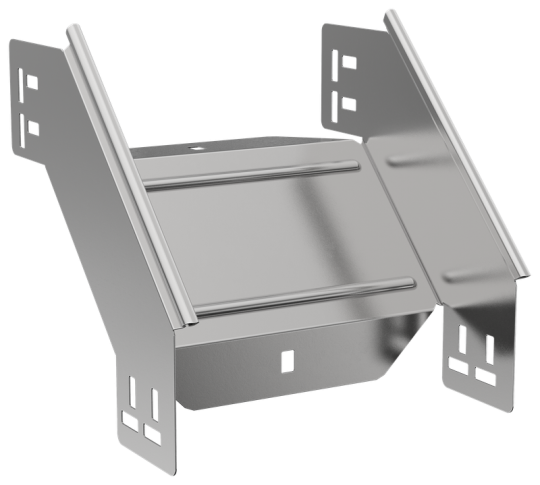

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Вес: 0,66 кг
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Длина: 272 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 150 мм
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
