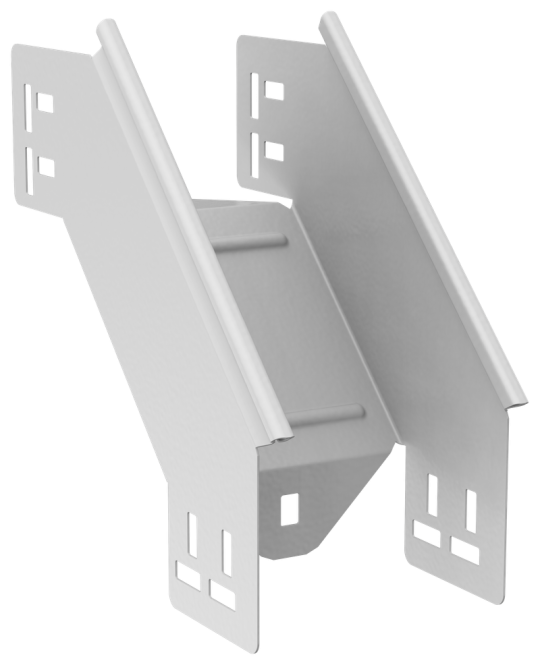

ESCA 5 Поворот верт. внеш. 90град 80х100-1,2 RAL 9016 IEK ES5-PV-90-080-100-12-RGA

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина ответвления: 100 мм
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Порошковая окраска
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Цвет: Чисто белый
• Высота кабельного лотка : 80 мм
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Вес: 0,57 кг
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Длина: 272 мм
• Номер цвета RAL: 9016
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 100 мм
• Степень защиты - IP: IP00
