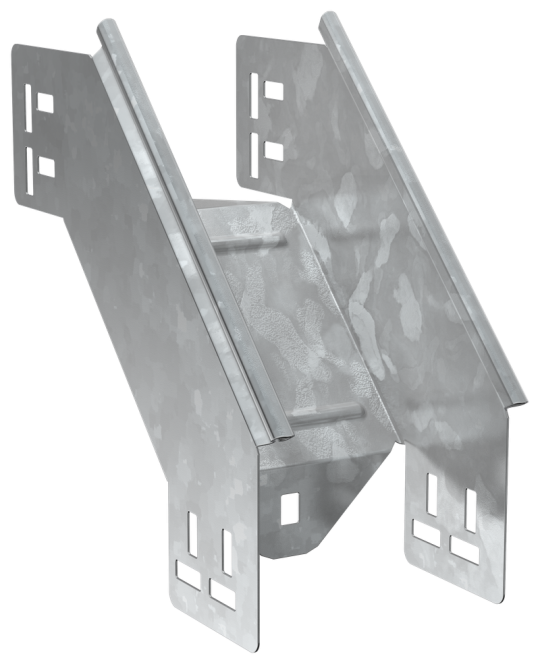

ESCA 5 Поворот верт. внеш. 90град 80х100-1,2 HDZ IEK ES5-PV-90-080-100-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Ширина: 100 мм
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 100 мм
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,61 кг
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 6
• Длина: 272 мм
• Цвет: Светло-серый
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
