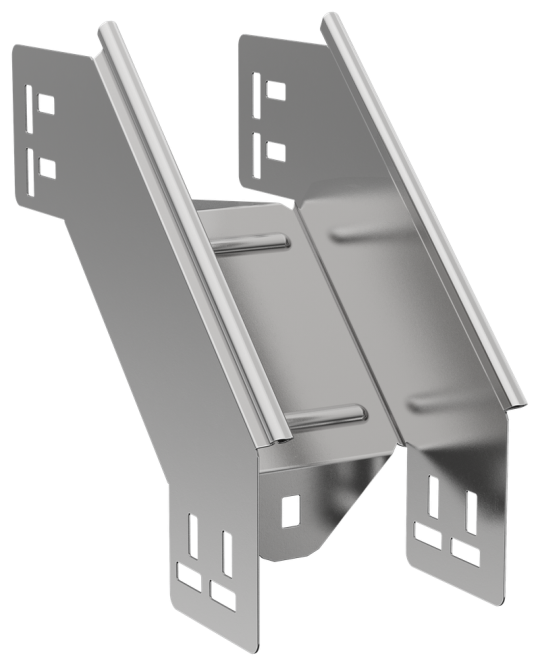

ESCA 5 Поворот верт. внеш. 90град 80х100-1,2 IEK ES5-PV-90-080-100-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Длина: 272 мм
• Вес: 0,56 кг
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Ширина: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 100 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
