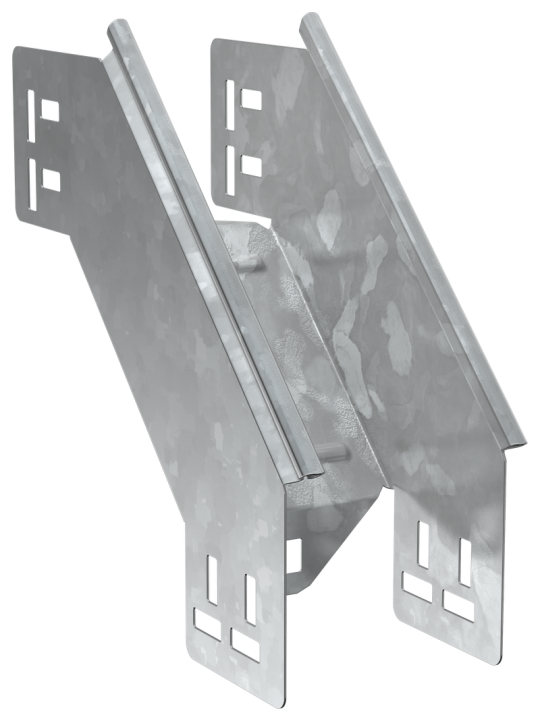

ESCA 5 Поворот верт. внеш. 90град 80х80-1,2 HDZ IEK ES5-PV-90-080-080-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Длина: 272 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Ширина: 80 мм
• Степень защиты - IP: IP00
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 90
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Ширина ответвления: 80 мм
• Вес: 0,57 кг
