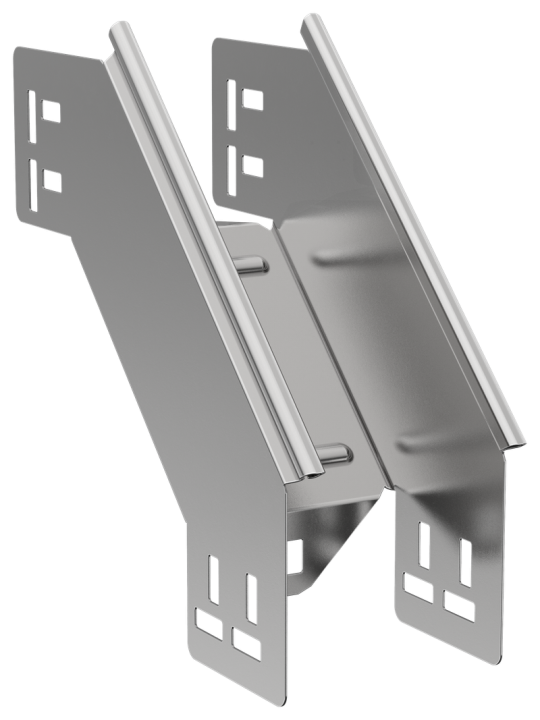

ESCA 5 Поворот верт. внеш. 90град 80х80-1,2 IEK ES5-PV-90-080-080-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 80 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 0,53 кг
• Цвет: Светло-серый
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Толщина цинкового покрытия: 10 мкм
• Длина: 272 мм
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Ширина: 80 мм
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 80 мм
