Описание

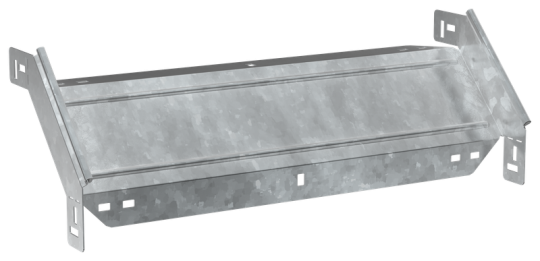

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Ширина: 500 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 1,21 кг
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Отклонение - угол : 90
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 500 мм
• Длина: 230 мм
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Цвет: Светло-серый
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
