Описание

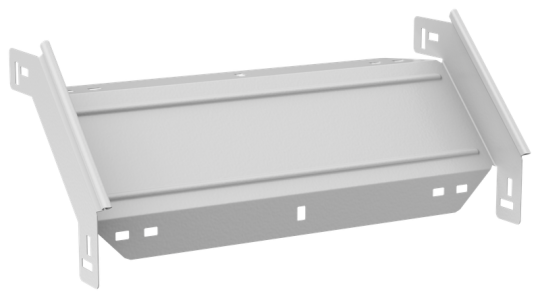

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Ширина ответвления: 400 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Ширина: 400 мм
• Защитное покрытие поверхности: Порошковая окраска
• Номер цвета RAL: 9016
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 90
• Цвет: Чисто белый
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Высота кабельного лотка : 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 0,96 кг
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 230 мм
