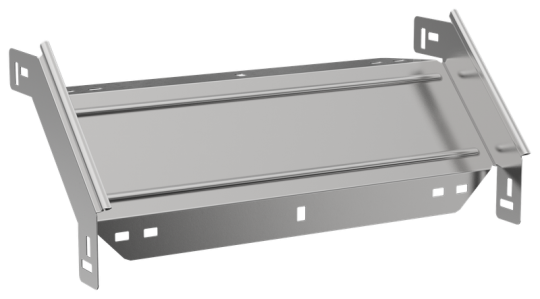

ESCA 5 Поворот верт. внеш. 90град 50х400-1,2 IEK ES5-PV-90-050-400-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 400 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Вес: 0,94 кг
• Номер цвета RAL: 7047
• Материал: Сталь
• Длина: 230 мм
• Класс стойкости к коррозии: 2
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Ширина: 400 мм
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Отклонение - угол : 90
