Описание

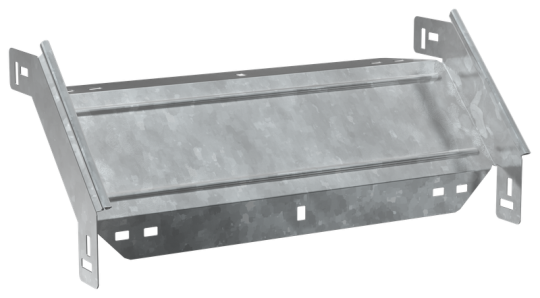

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Длина: 230 мм
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 300 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 300 мм
• Отклонение - угол : 90
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Вес: 0,81 кг
