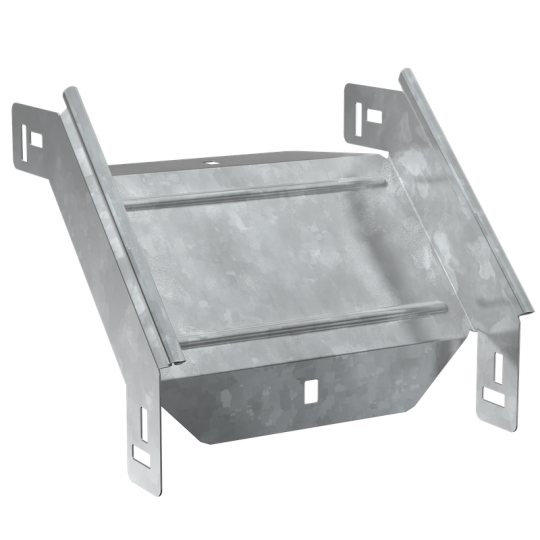

ESCA 5 Поворот верт. внеш. 90град 50х200-1,2 HDZ IEK ES5-PV-90-050-200-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Длина: 230 мм
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Ширина: 200 мм
• Вес: 0,63 кг
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 50 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 200 мм
• Степень защиты - IP: IP00
