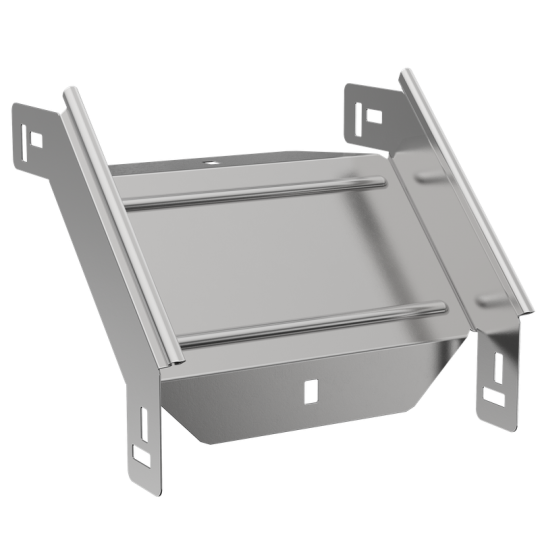

ESCA 5 Поворот верт. внеш. 90град 50х200-1,2 IEK ES5-PV-90-050-200-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Ширина ответвления: 200 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Ширина: 200 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 230 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Вес: 0,58 кг
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
