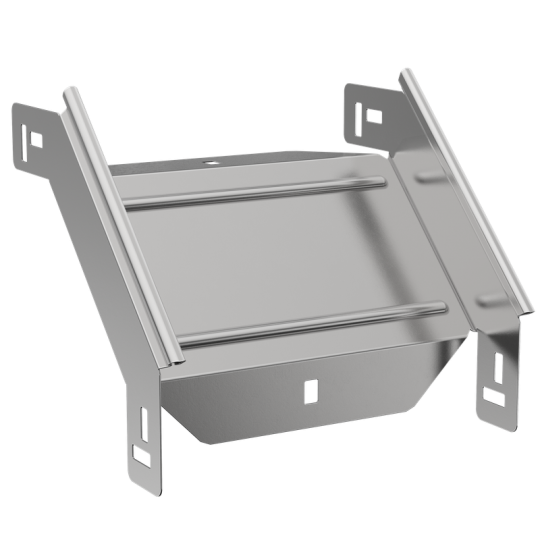

ESCA 5 Поворот верт. внеш. 90град 50х150-1,2 IEK ES5-PV-90-050-150-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Ширина: 150 мм
• Толщина металла: 1.2 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Ширина ответвления: 150 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Длина: 230 мм
• Материал: Сталь
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
• Вес: 0,48 кг
• Степень защиты - IP: IP00
