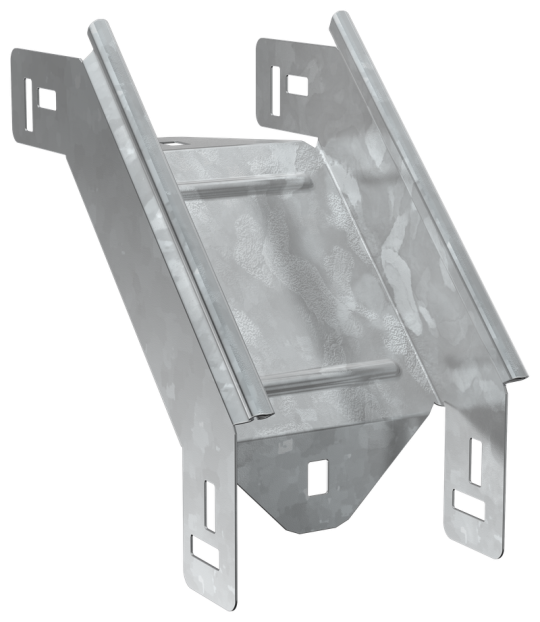

ESCA 5 Поворот верт. внеш. 90град 50х100-1,2 HDZ IEK ES5-PV-90-050-100-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Материал: Сталь
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Вес: 0,42 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 90
• Ширина: 100 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Длина: 230 мм
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 6
