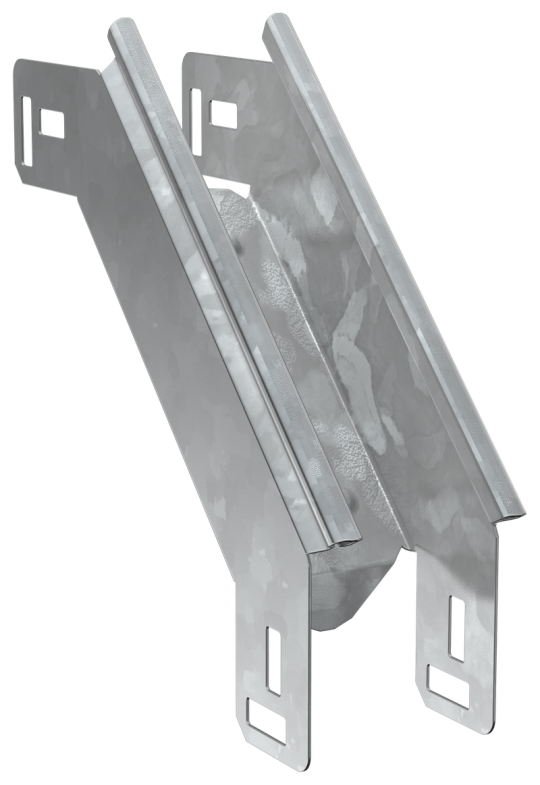

ESCA 5 Поворот верт. внеш. 90град 50х50-1,2 HDZ IEK ES5-PV-90-050-050-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Вид или марка материала: Прочее
• Вес: 0,31 кг
• Материал: Сталь
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 6
• Ширина: 50 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 50 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 220 мм
• Отклонение - угол : 90
• Изменение направления: Вертикально ниспадающий (внешний)
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
