Описание

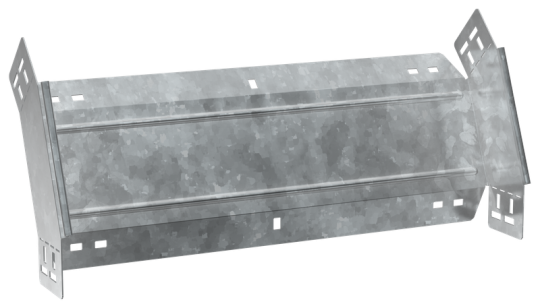

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Ширина: 600 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Толщина металла: 1.2 мм
• Длина: 264 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина ответвления: 600 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Высота кабельного лотка : 100 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Вес: 1,66 кг
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
