Описание

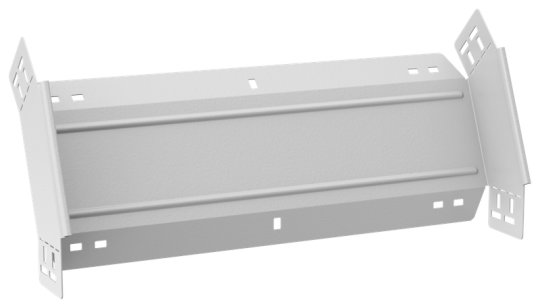

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Порошковая окраска
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Длина: 264 мм
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Вес: 1,37 кг
• Ширина: 500 мм
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Номер цвета RAL: 9016
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Ширина ответвления: 500 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Чисто белый
