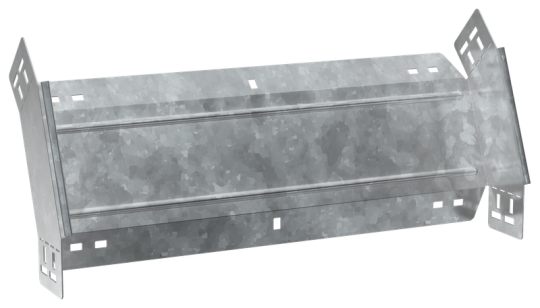

ESCA 5 Поворот верт. внеш. 45град 100х500-1,2 HDZ IEK ES5-PV-45-100-500-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 500 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Длина: 264 мм
• Материал: Сталь
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 100 мм
• Вес: 1,46 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Изменение направления: Вертикально ниспадающий (внешний)
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
