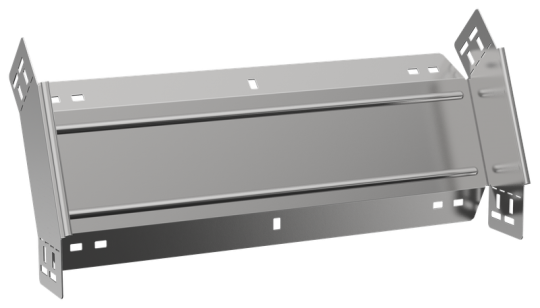

ESCA 5 Поворот верт. внеш. 45град 100х500-1,2 IEK ES5-PV-45-100-500-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Ширина: 500 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Вес: 1,35 кг
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Длина: 264 мм
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 500 мм
• Материал: Сталь
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
