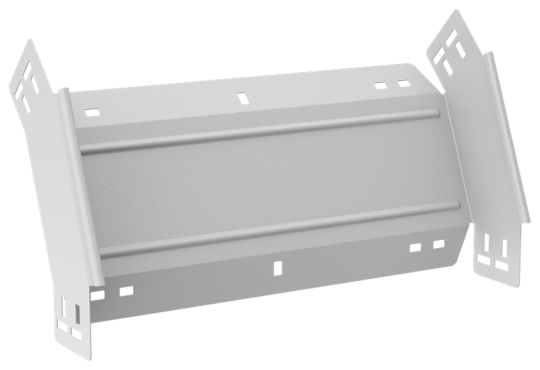

ESCA 5 Поворот верт. внеш. 45град 100х400-1,2 RAL 9016 IEK ES5-PV-45-100-400-12-RGA

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Порошковая окраска
• Номер цвета RAL: 9016
• Толщина металла: 1.2 мм
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 1,18 кг
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 400 мм
• Отклонение - угол : 45
• Цвет: Чисто белый
• Перфорация в основании для монтажа: Нет
• Ширина: 400 мм
• Длина: 264 мм
• Класс стойкости к коррозии: 2
