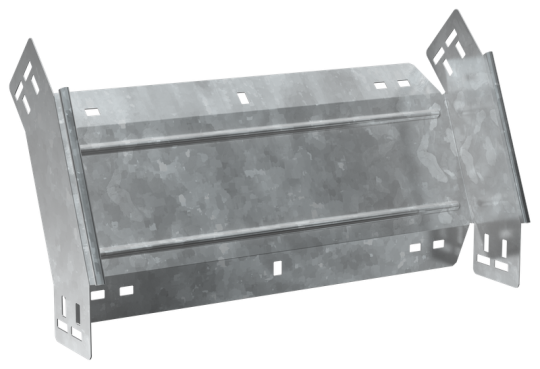

ESCA 5 Поворот верт. внеш. 45град 100х400-1,2 HDZ IEK ES5-PV-45-100-400-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Цвет: Светло-серый
• Ширина: 400 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Вес: 1,26 кг
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 400 мм
• Высота кабельного лотка : 100 мм
• Длина: 264 мм
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
