Описание

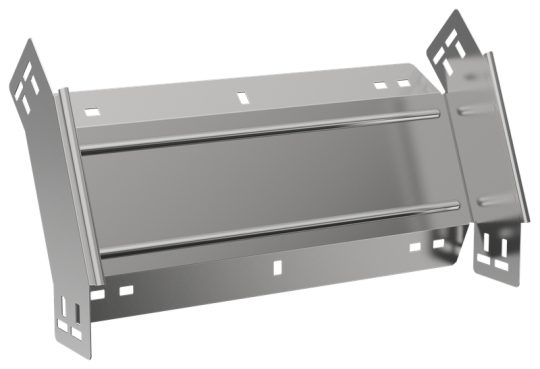

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Ширина: 400 мм
• Вес: 1,16 кг
• Толщина металла: 1.2 мм
• Степень защиты - IP: IP00
• Материал: Сталь
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Длина: 264 мм
• Цвет: Светло-серый
• Ширина ответвления: 400 мм
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 100 мм
• Отклонение - угол : 45
• Класс стойкости к коррозии: 2
