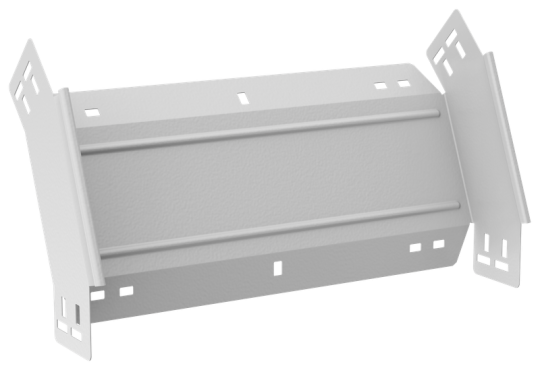

ESCA 5 Поворот верт. внеш. 45град 100х300-1,2 RAL 9016 IEK ES5-PV-45-100-300-12-RGA

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Длина: 264 мм
• Цвет: Чисто белый
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Порошковая окраска
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Изменение направления: Вертикально ниспадающий (внешний)
• Температура эксплуатации: -50...40 °C
• Ширина: 300 мм
• Материал: Сталь
• Ширина ответвления: 300 мм
• Вес: 1 кг
• Толщина цинкового покрытия: 10 мкм
• Номер цвета RAL: 9016
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 2
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 100 мм
