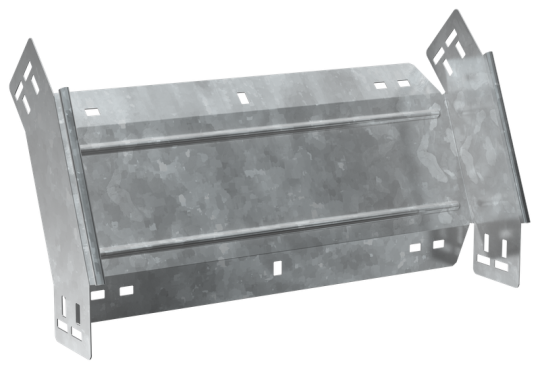

ESCA 5 Поворот верт. внеш. 45град 100х300-1,2 HDZ IEK ES5-PV-45-100-300-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Вес: 1,06 кг
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Цвет: Светло-серый
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Ширина: 300 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 300 мм
• Длина: 264 мм
• Нержавеющая сталь травлёная: Нет
