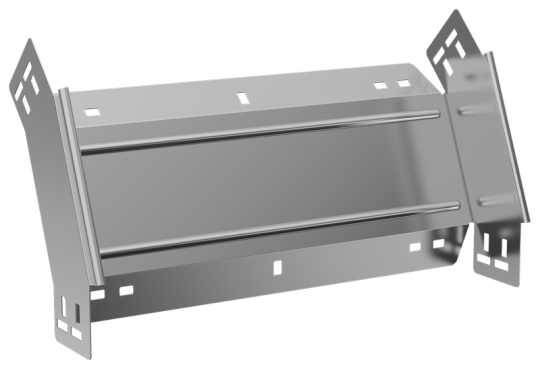

ESCA 5 Поворот верт. внеш. 45град 100х300-1,2 IEK ES5-PV-45-100-300-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 300 мм
• Ширина: 300 мм
• Отклонение - угол : 45
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Вес: 0,98 кг
• Длина: 264 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Высота кабельного лотка : 100 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
