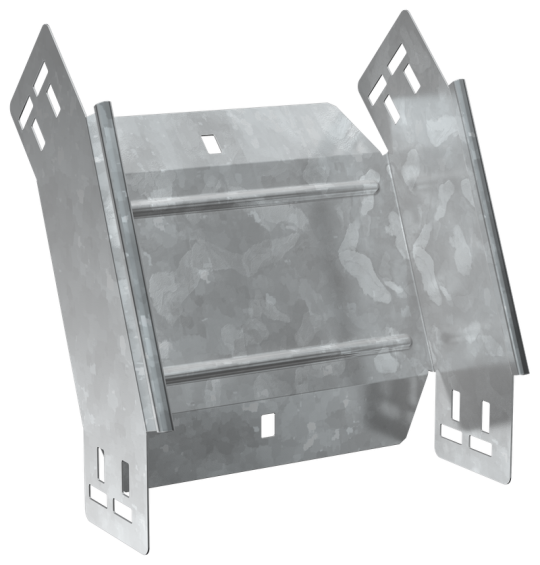

ESCA 5 Поворот верт. внеш. 45град 100х200-1,2 HDZ IEK ES5-PV-45-100-200-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Длина: 264 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 200 мм
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Вес: 0,87 кг
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 200 мм
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
