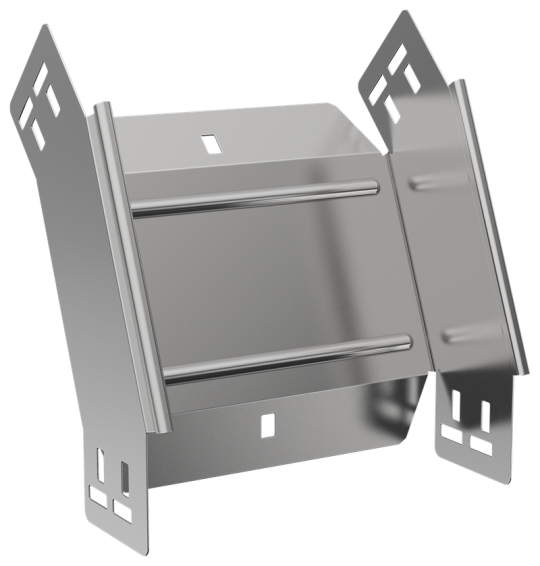

ESCA 5 Поворот верт. внеш. 45град 100х200-1,2 IEK ES5-PV-45-100-200-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Цвет: Светло-серый
• Длина: 264 мм
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Ширина: 200 мм
• Вес: 0,8 кг
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Ширина ответвления: 200 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Толщина металла: 1.2 мм
