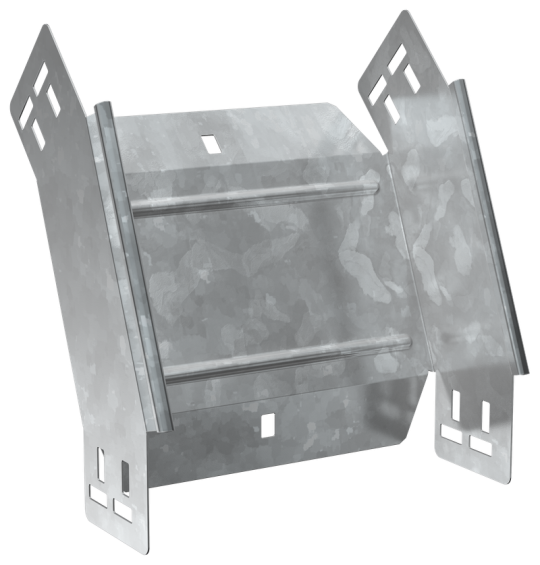

ESCA 5 Поворот верт. внеш. 45град 100х150-1,2 HDZ IEK ES5-PV-45-100-150-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 6
• Вес: 0,77 кг
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Ширина: 150 мм
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Длина: 264 мм
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Ширина ответвления: 150 мм
