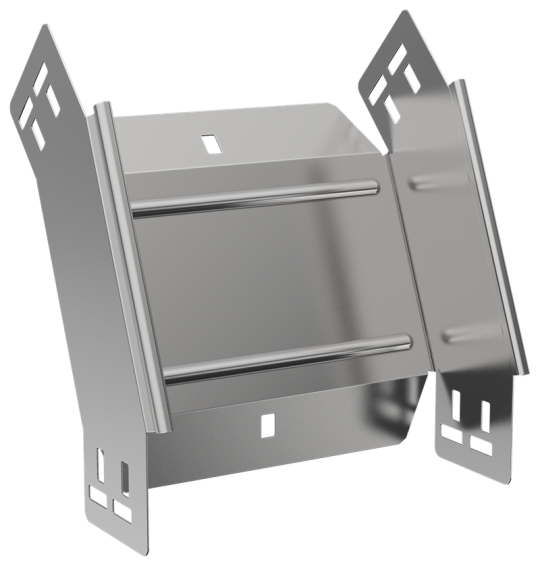

ESCA 5 Поворот верт. внеш. 45град 100х150-1,2 IEK ES5-PV-45-100-150-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Длина: 264 мм
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Перфорированная боковая стенка : Нет
• Ширина: 150 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,71 кг
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
