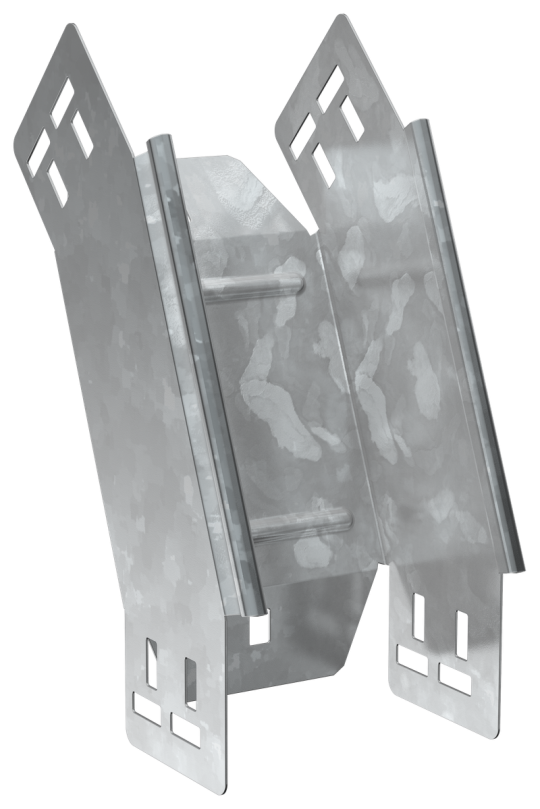

ESCA 5 Поворот верт. внеш. 45град 100х100-1,2 HDZ IEK ES5-PV-45-100-100-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Ширина ответвления: 100 мм
• Материал: Сталь
• Изменение направления: Вертикально ниспадающий (внешний)
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Вес: 0,67 кг
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Ширина: 100 мм
• Длина: 264 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
