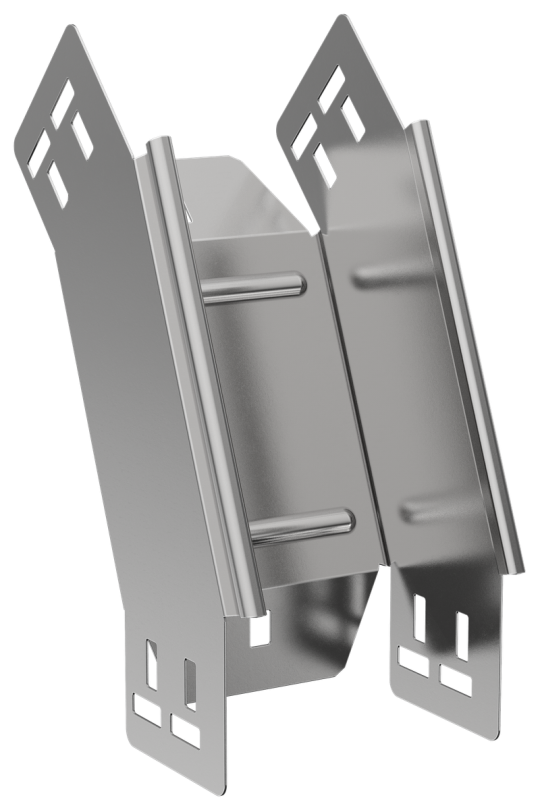

ESCA 5 Поворот верт. внеш. 45град 100х100-1,2 IEK ES5-PV-45-100-100-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина ответвления: 100 мм
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Ширина: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Длина: 264 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Вес: 0,62 кг
• Перфорированная боковая стенка : Нет
