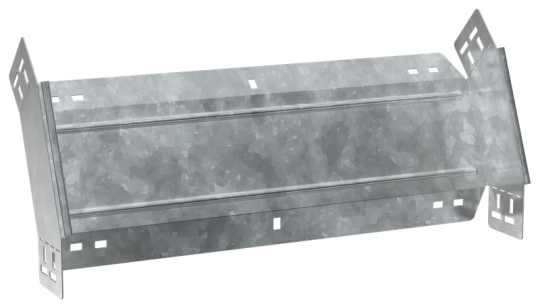

ESCA 5 Поворот верт. внеш. 45град 80х500-1,2 HDZ IEK ES5-PV-45-080-500-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Вес: 1,35 кг
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 45
• Цвет: Светло-серый
• Длина: 249 мм
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 500 мм
• Толщина цинкового покрытия: 55 мкм
