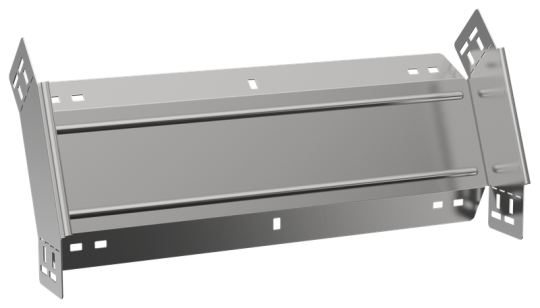

ESCA 5 Поворот верт. внеш. 45град 80х500-1,2 IEK ES5-PV-45-080-500-12

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Длина: 249 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 500 мм
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Ширина: 500 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 1,25 кг
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Толщина металла: 1.2 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 2
• Изменение направления: Вертикально ниспадающий (внешний)
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
