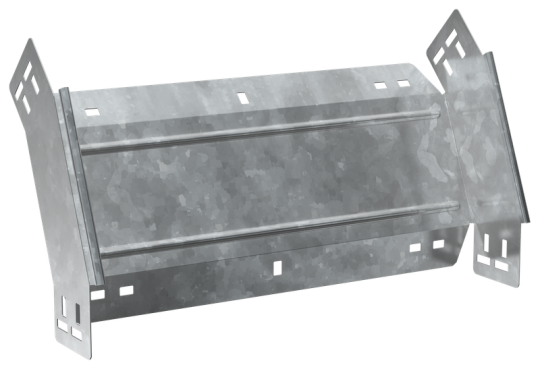

ESCA 5 Поворот верт. внеш. 45град 80х400-1,2 HDZ IEK ES5-PV-45-080-400-12-HDZ

Описание

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 55 мкм
• Ширина: 400 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Длина: 249 мм
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 80 мм
• Ширина ответвления: 400 мм
• Монтажная температура: -50...40 °C
• Вес: 1,16 кг
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
